一、概述

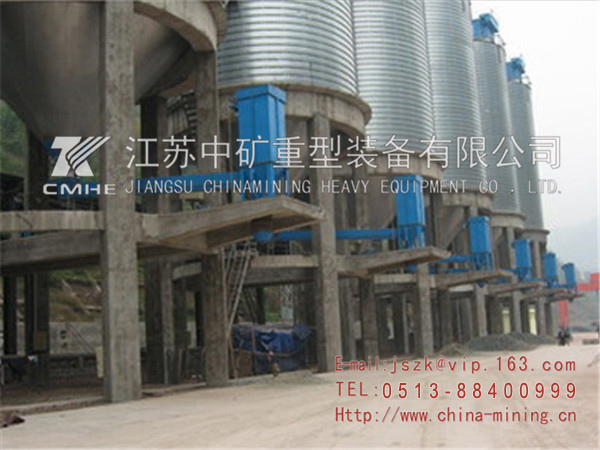

        SZ兩庫連體散裝機具有庫側散裝機的功能，卸料時根據實際情況，兩庫即可單Du卸料，也可同時卸料。各庫用各自的卸料箱，庫內承料槽和機頭、截止閥，共用斜槽、斜槽風機、除塵器、料位儀、散裝頭和羅茨風機。在有限的空間位置或庫底物料需要混合時，建議使用兩庫或三庫連體散裝機。

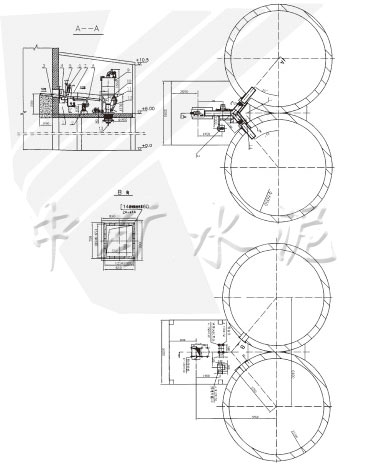

二、示意圖
        羅茨風機     D14
　　截止閥       J41W-16
　　料位儀       SLY-40
　　散裝機       ZSQ-150
　　風管         Φ125
　　集灰斗
　　除塵器       HD8928
　　斜槽         由工藝定
　　三通槽       由工藝定
　　電動回轉閥   B300*350
　　單向螺旋閥門 B300*120
　　連接斜槽     B300*380
　　庫側卸料器   B380*2000
　　斜槽風機     9-19N04A-2.2KW
　　管路系統



三、技術要求
　　1、SZ兩庫連體散裝機平臺四周應密封，以防風吹雨打，具體結構自定。
　　2、SZ兩庫連體散裝機裝車能力為60-150t/H。
　　3、安裝時，所以法蘭均加密封材料。
　　4、工作時應打開相應庫底截止閥。
　　5、羅茨風機可選D14，壓力為29.4Kpa，風量為2.3m3/min。
　　6、兩庫連體散裝機不同直徑的均化庫，其三通槽角度不同，可由實際情況定。
