ZDSY電動Y型疏水閥

丁寶勤 13906276368(技術)

電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com

ZDSY型電動Y型疏水閥由新系列電動執行機構和Y 型疏水閥二部分級成，Y型疏水閥的閥體二端為焊接。執行機構有電開、電關二種作用形式：當輸入信號增加，閥從關閉位置逐漸轉向開啟位置的為電開式。當輸入信號增加，閥從開啟位置逐漸變向關閉位置的為電關式。
原理：
電動疏水閥是接受來自調節儀表輸入的電流信號，經電動執行機構的作用，產生軸向推力，通過連接桿，改變閥芯與閥座的流通面積，直到電動執行機構是位置反饋信號電流與輸入信號電流等，從而達到自動調節工藝參數。
規格與技術參數

公稱通徑DN（mm）	20	25	32	40	50	65	80	100
流量系數	5	8	12	17	29	43	70	110
額定行程	16			25		40
公稱壓力PN	150Lb（2.0MPa）300Lb（5.0MPa）600Lb（10MPa）900Lb（15MPa）1500Lb（25.0MPa）
工作溫度t（℃）	-20~425℃
信號范圍	40~20mADC 200VAC 380VAC
電源	220VAC 50HZ 380VAC 50HZ 60HZ
允許泄漏量（1/R）	近似于0泄漏
靈敏度	±（0.5~5%）F.S

主要零件材料表2

零件名稱	材料
閥體	ZG270-500 ZG1Cr18Ni9Ti
閥蓋	45鋼 1 Cr18Ni9Ti
閥桿、推桿	1Cr18Ni9Ti
閥芯、閥座	在1Cr18Ni9Ti主體上堆焊司太萊合金
填料	紡織柔性石墨
墊片	夾316絲高目柔性石墨

注：以上為常用材料，具體牌號以定貨合同為準。

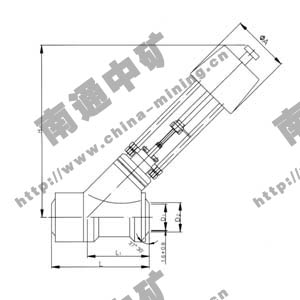

外形尺寸及重量

公稱通徑DN（mm）	20	25	32	40	50	65	80	100
合格壓力	300Lb	300Lb	300Lb	300Lb	300Lb	300Lb	300Lb	300Lb
L	272	272	272	272	272	272	300	300
L1	179	179	179	179	179	179	190	190
?A	177	177	177	177	177	182	182	182
H	569	569	569	591	591	638	638	638
D1	20	25	32	40	50	65	80	100
D2	25	32	38	45	57	76	90	109
