電動三通調節球閥
丁寶勤 13906276368(技術)
電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com
一、結構特點和應用范圍
ZAJQ型電動三通調節球閥是由LKR系列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等特點。電動三通調節球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
兩閥座密封電動三通調節球閥結構緊湊、密封性能好。它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
四閥座密封電動三通調節球閥具有造型美觀、結構緊湊合理，電動三通調節球閥不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
二、控制模塊主要技術指標
1 、控制精度：0.1%~3.1%可調。
2、 接受控制信號：0~10mA.DC、 4~20mA.DC或1~5V.DC
3、 按鍵選擇：1、輸入信號中斷時：“中斷”模態（開、停、關）2、正逆動作選擇3、控制精度選擇。
4、 電動裝置全開、全閉位置自動定位標定，方便準確。
5、 按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。
6、 輸出電動裝置位置信號：4~20mA.DC對應電動裝置全閉、全開。
三、執行機構
類型：可選PSQ、3810R、LKR角行程執行機構。防爆型選3810系列。
技術參數和性能：請參閱對應的執行機構和閥門定位器的說明書。

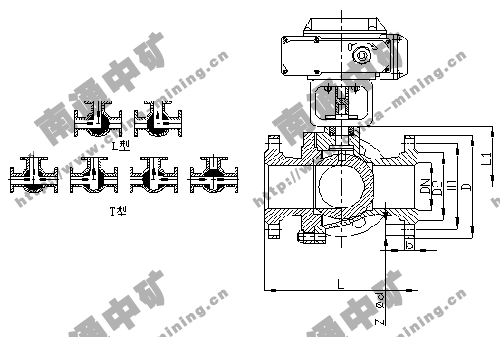

四、主要外形尺寸 單位：mm
公稱壓力 | 公稱通徑
| 尺寸
| |||||||
mm | in | L | L1 | D | D1 | D2 | b | z-Φd | |
PN1.6MPa | 15 |
| 130 | 65 | 95 | 65 | 45 | 14 | 4-14 |
20 |
| 150 | 75 | 105 | 75 | 55/58 | 14/16 | 4-14 | |
25 |
| 160 | 80 | 115 | 85 | 65/68 | 14/16 | 4-14 | |
32 |
| 180 | 90 | 135/140 | 100 | 78 | 16 | 4-18 | |
40 |
| 200 | 100 | 145/150 | 110 | 85/88 | 16 | 4-18 | |
50 |
| 230 | 115 | 160/165 | 125 | 100/102 | 16/18 | 4-18 | |
65 |
| 290 | 145 | 180/185 | 145 | 120/122 | 18 | 4-18 | |
80 |
| 310 | 155 | 195/200 | 160 | 135/138 | 20 | 4-18 | |
100 |
| 350 | 175 | 215/220 | 180 | 155/158 | 20 | 4-18 | |
125 |
| 400 | 200 | 245/250 | 210 | 185/188 | 22 | 4-18 | |
150 |
| 480 | 240 | 280/285 | 240 | 210/212 | 24/22 | 8-23/8-22 | |
PN2.5MPa
| 15 |
| 130 | 65 | 95 | 65 | 45 | 16 | 4-14 |
20 |
| 150 | 75 | 105 | 75 | 55/58 | 16 | 4-14 | |
25 |
| 160 | 80 | 115 | 85 | 65/68 | 16 | 4-14 | |
32 |
| 180 | 90 | 135/140 | 100 | 78 | 18 | 4-18 | |
40 |
| 200 | 100 | 145/150 | 110 | 85/88 | 18 | 4-18 | |
50 |
| 230 | 115 | 160/165 | 125 | 100/102 | 20 | 4-18 | |
65 |
| 290 | 145 | 180/185 | 145 | 120/122 | 22 | 8-18 | |
80 |
| 310 | 155 | 195/200 | 160 | 135/138 | 22/24 | 8-18 | |
100 |
| 350 | 175 | 230/235 | 190 | 160/162 | 24 | 8-23/8-22 | |
125 |
| 400 | 200 | 270 | 220 | 188 | 28/26 | 8-25/8-26 | |
150 |
| 480 | 240 | 300 | 250 | 218 | 30/28 | 8-25/8-26 | |
PN4.0MPa | 15 |
| 130 | 65 | 95 | 65 | 45 | 16 | 4-14 |
20 |
| 150 | 75 | 105 | 75 | 55/58 | 16 | 4-14 | |
25 |
| 160 | 80 | 115 | 85 | 65/68 | 16 | 4-14 | |
32 |
| 180 | 90 | 135/140 | 100 | 78 | 18 | 4-18 | |
40 |
| 200 | 100 | 145/150 | 110 | 85/88 | 18 | 4-18 | |
50 |
| 230 | 115 | 160/165 | 125 | 100/102 | 20 | 4-18 | |
65 |
| 290 | 145 | 180/185 | 145 | 120/122 | 22 | 8-18 | |
80 |
| 310 | 155 | 195/200 | 160 | 135/138 | 22 | 8-18 | |
100 |
| 350 | 175 | 230/235 | 190 | 160/162 | 24 | 8-23/8-22 | |
125 |
| 400 | 200 | 270 | 220 | 188 | 28 | 8-25/8-26 | |
150 |
| 480 | 240 | 300 | 250 | 218 | 30 | 8-25/8-26 | |
Class150 PN2.0MPa | 15 | 1/2 | 130 | 65 | 89 | 60.5 | 35 | - | 4-15 |
20 | 3/4 | 150 | 75 | 98 | 70 | 43 | - | 4-15 | |
25 | 1 | 160 | 80 | 108/110 | 79.5 | 51 | 11.5 | 4-15/4-16 | |
32 | 11/4 | 180 | 90 | 117/120 | 89 | 64 | 13.0 | 4-15/4-16 | |
40 | 11/2 | 200 | 100 | 127/130 | 98.5 | 73 | 14.5 | 4-15/4-16 | |
50 | 2 | 230 | 115 | 152/150 | 120.5 | 92 | 16.0 | 4-19/4-20 | |
65 | 21/2 | 290 | 145 | 178/180 | 139.5 | 105 | 17.5 | 4-19/4-20 | |
80 | 3 | 310 | 155 | 190 | 152.5 | 127 | 19.5 | 4-19/4-20 | |
100 | 4 | 350 | 175 | 229/230 | 190.5 | 157 | 24.0 | 8-19/8-20 | |
125 | 5 | 400 | 200 | 254/255 | 216.0 | 186 | 24.0 | 8-22 | |
150 | 6 | 480 | 240 | 279/280 | 241.5 | 216 | 25.5 | 8-22 | |
JIS10K | 15 |
| 130 | 65 | 95 | 70 | 52 | 12 | 4-15 |
20 |
| 150 | 75 | 100 | 75 | 58 | 14 | 4-15 | |
25 |
| 160 | 80 | 125 | 90 | 70 | 14 | 4-19 | |
32 |
| 180 | 90 | 135 | 100 | 80 | 16 | 4-19 | |
40 |
| 200 | 100 | 140 | 105 | 85 | 16 | 4-19 | |
50 |
| 230 | 115 | 155 | 120 | 100 | 16 | 4-19 | |
65 |
| 290 | 145 | 175 | 140 | 120 | 18 | 4-19 | |
80 |
| 310 | 155 | 185 | 150 | 130 | 18 | 8-19 | |
100 |
| 350 | 175 | 210 | 175 | 155 | 18 | 8-19 | |
125 |
| 400 | 200 | 250 | 210 | 185 | 20 | 8-23 | |
150 |
| 480 | 240 | 280 | 240 | 215 | 22 | 8-23 | |
注：1、表中以分數表示者，分子為JB/T74~90系列2尺寸（等同于原機標JB74~90-59的尺寸），分母為JB/T74~90系列1、GB9112~9131（PN1.6、2.5、4.0Mpa）及HGJ44~76尺寸。2、表中以分數表示者，分子為ANSI B16.5尺寸，分母為GB9112~9131、SH3406尺寸。
五、訂貨須知
1、 產品型號
2、 公稱通徑
3、 公稱壓力
4、 工作溫度范圍
5、 流通介質
6、 流通能力
7、 壓力差
8、 閥的密封性能要求
9、 特殊要求
